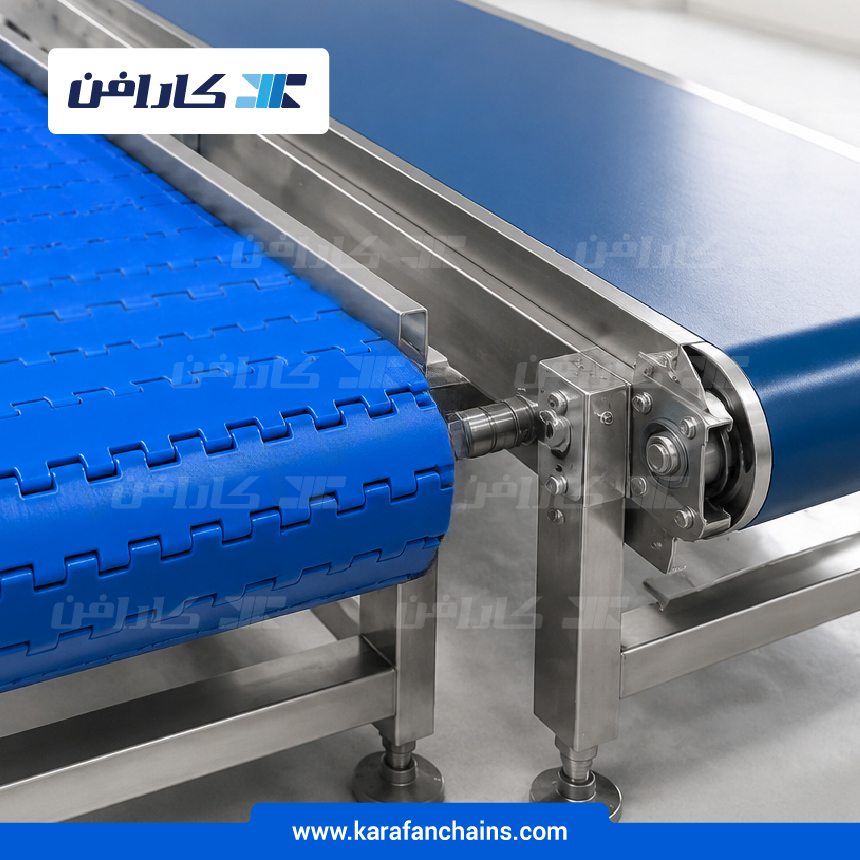

مقایسه تسمه نقاله مدولار و PVC

۱۴۰۵/۰۵/۰۸ تحریریه بلاگ کارافن

کدام برای خط تولید شما بهتر است؟

در دنیای تجهیزات انتقال، سوال “ تسمه مدولار بخریم یا تسمهPVC؟ ” یکی از چالش‌های اصلی مهندسین صنایع، طراحان ماشین‌آلات و مدیران خرید است. انتخاب اشتباه ابزار انتقال نه تنها باعث توقف خط تولید (Downtime) می‌شود، بلکه هزینه‌های نگهداری را به شدت افزایش می‌دهد.

در این مقاله تخصصی از مجله مهندسی کارافن، به مقایسه دقیق تسمه نقاله مدولار پلاستیکی و تسمه PVC از نظر ساختار، رفتار مکانیکی، دوام شیمیایی و هزینه‌ها می‌پردازیم.

1. تفاوت ساختاری؛ پلاستیک مهندسی در برابر پلیمر لایه‌ای

تفاوت بنیادین این دو تسمه در نحوه توزیع تنش مکانیکی و معماری طراحی آن‌هاست :

تسمه نقاله مدولار (Modular Plastic Belt) : این تسمه‌ها از تزریق قطعات پلاستیکی مجزا (Modules) ساخته می‌شوند که با آرایش آجری در هم قفل شده و توسط پین‌های اتصالی یکپارچه می‌شوند. نیروی محرک در این تسمه‌ها به‌صورت مکانیکی از طریق درگیری دندانه‌های چرخ‌دنده (Sprockets) تامین می‌شود.
تسمه نقاله PVC : این تسمه‌ها ساختاری لایه‌ای و تاروپودی دارند. هسته کششی داخلی معمولاً از جنس پلی‌استر (EP) است که توسط یک یا چند لایه پوشش PVC محافظت می‌شود. نیروی محرک در این سیستم کاملاً اصطکاکی بوده و از طریق غلطک محرک انتقال می‌یابد.

برای آشنایی تخصصی با تسمه های کارافن، مقاله تسمه مدولار و تسمه PVC را مطالعه کنید.

2. جدول مقایسه سریع مشخصات فنی و کاربردی

برای اسکن سریع ویژگی‌ها و مقایسه عملکرد دینامیکی این دو سیستم، جدول زیر معیارهای کلیدی انتخاب را نشان می‌دهد :

معیار انتخاب	تسمه نقاله مدولار	تسمه نقاله PVC
نوع انتقال حرکت	چرخ‌دنده و پین (مثبت/بدون لغزش)	درام و اصطکاک (لغزش احتمالی)
مقاومت در رطوبت و شستشو	بسیار بالا (عدم جذب آب)	متوسط (ریسک کپک تاروپود داخلی)
عملکرد در مسیرهای منحنی	فوق‌العاده (انواع شعاع چرخش)	محدود (فقط مسیرهای مستقیم)
تعمیر و نگهداری	سریع و موضعی (تعویض ماژول)	زمان‌بر (نیاز به آپارات مجدد)
تحمل دما	بازه گسترده	محدود
هزینه اولیه خرید	بیشتر	کمتر
صنایع هدف	غذایی، دارویی، خطوط سنگین و مرطوب	بسته‌بندی، محیط‌های خشک و سبک

🔧 مشاوره تخصصی

تردید در انتخاب متریال مناسب؟ اجازه دهید ما محاسبات را انجام دهیم!

انتخاب بین پلی‌پروپیلن (PP) ، پلی‌استال (POM) و مقایسه آن با گریدهای مختلف PVC نیاز به تحلیل دقیق فشار، سرعت و شرایط محیطی دارد. مهندسین آر‌اَند‌دی (R&D) کارافن آماده‌اند تا با دریافت مشخصات خط تولید شما، دفترچه محاسبات فنی و پیشنهاد بهینه را به‌صورت رایگان ارائه دهند.

📞 دریافت مشاوره رایگان مهندسی 📩 ارسال مشخصات پروژه برای کارشناسان

3. مقاومت شیمیایی و حرارتی

مقاومت شیمیایی

تسمه مدولار : بسته به متریال انتخابی، انعطاف‌پذیری فوق‌العاده‌ای دارد. پلی‌پروپیلن (PP) مقاومت عالی در برابر اسیدها و بازها دارد؛ در حالی که پلی‌استال (POM) مقاومت فیزیکی و مکانیکی فوق‌العاده‌ای در برابر ضربه و سایش نشان می‌دهد.
تسمه PVC : دارای مقاومت شیمیایی نسبی در برابر روغن‌های ضعیف است، اما در حضور حلال‌های قوی یا اسیدهای غلیظ به سرعت دچار خشکی، ترک‌خوردگی و خروج مواد نرم‌کننده می‌شود.

بازه دمایی کارکرد

تسمه مدولار : تحمل دمایی بسیار بالا، مناسب محیط‌های سردخانه‌ای و خطوط شستشوی گرم
تسمه PVC : تحمل دمایی محدود، مناسب محیط‌های معتدل و شرایط کاری سبک. (در دماهای زیر صفر، PVC به شدت شکننده و مستعد ترک‌خوردن است.)

4. الزامات بهداشتی و ایمنی مواد غذایی

در صنایع غذایی، دارویی و بهداشتی، کوچک‌ترین آلودگی میکروبی به معنای توقف کل خط تولید است :

1. ریسک آلودگی میکروبی : در تسمه‌های PVC، هرگونه خراش فیزیکی لایه سطحی، لایه تاروپود داخلی را در معرض رطوبت و ذرات مواد غذایی قرار می‌دهد. نفوذ رطوبت به این لایه سبب کپک‌زدگی داخلی می‌شود که عملاً غیرقابل شستشو است. تسمه‌های مدولار به دلیل ساختار جامد و بدون بافت، فاقد این ریسک هستند.

2. فرآیند شستشو : ساختار لولایی تسمه‌های مدولار در زمان عبور از روی چرخ‌دنده‌ها باز شده و دسترسی کامل برای شستشو با فشار بالا را فراهم می‌کند.

5. سوالات متداول

1. چه زمانی باید حتماً از تسمه مدولار به جای PVC استفاده کنیم؟

در خطوط تولیدی که دارای پیچش و قوس‌های منحنی هستند، خطوط صنایع غذایی با استانداردهای بهداشتی سخت‌گیرانه (مانند فرآوری گوشت،مرغ و شیلات)، خطوطی که بارهای سنگین یا قطعات تیز را حمل می‌کنند و نیاز به تعمیرات سریع دارند، استفاده از تسمه مدولار الزامی است.

2. آیا تسمه PVC برای صنایع غذایی مجاز است؟

بله، گریدهای خاصی از تسمه PVC با استاندارد Food Grade (صنایع غذایی) تولید می‌شوند که معمولاً به رنگ‌های سفید یا آبی هستند. با این حال، به دلیل خطر ریش‌ریش شدن لبه‌ها و نفوذ باکتری به تار و پود داخلی، در بخش‌های مواد غذایی باز و بدون بسته‌بندی، اولویت با تسمه مدولار پلاستیکی است.

3. در صورت آسیب دیدن تسمه مدولار،چگونه تعمیر می‌شود؟

بزرگ‌ترین مزیت تسمه مدولار تعمیر موضعی آن است. نیازی به باز کردن کامل تسمه یا انتقال آن به کارگاه نیست؛ تکنسین خط تنها با خارج کردن پین اتصال در بخش آسیب‌دیده، ماژول‌های معیوب را تعویض کرده و پین را مجدداً جا می‌زند. این فرآیند کمتر از 10 دقیقه طول می‌کشد.

4. چرا تسمه‌های مدولار دچار انحراف مسیر نمی‌شوند؟

تسمه‌های مدولار به وسیله چرخ‌دنده‌ها (Sprockets) که در فواصل معین روی شفت قفل شده‌اند، هدایت می‌شوند. این درگیری فیزیکی مستقیم مانع از هرگونه حرکت عرضی و انحراف تسمه به طرفین می‌شود، مشکلی که در تسمه‌های PVC به دلیل تکیه بر اصطکاک درام بسیار شایع است.

هزینه خرید یا سرمایه‌گذاری بلندمدت؟

قیمت خرید اولیه تسمه PVC ارزان‌تر است. اما آیا می‌دانستید استفاده از تسمه‌های مدولار کارافن هزینه آب مصرفی برای شستشو را تا 30٪ و زمان توقف خط (Downtime) را تا 70٪ کاهش می‌دهد؟ برای استعلام قیمت به‌روز و دریافت جدول مقایسه هزینه‌های دوره عمر (LCC) با ما در ارتباط باشید.
