چرخ زنجیر چیست؟
کاربردها، انواع و نکات مهم انتخاب
چرخ زنجیر(Sprocket) یکی از قطعات
کلیدی در سیستمهای انتقال و نقاله صنعتی است. این قطعه با درگیری مستقیم دندانهها
با زنجیر، تسمه مدولار یا زنجیر تخت، نیروی محرکه را از شفت به مسیر انتقال منتقل
میکند.
در خطوط نقالهای که از تسمههای مدولار و زنجیرهای
تخت استفاده میکنند، انتخاب چرخ زنجیر مناسب تأثیر مستقیم بر حرکت روان، کاهش
سایش، کاهش صدا و افزایش عمر مفید تجهیزات دارد. چرخ زنجیرهای کارافن با استفاده
از فرآیند قالبگیری تزریقی تولید میشوند و برای استفاده در سیستمهای مختلف
کانوایر، متناسب با نوع زنجیر یا تسمه، گام، شفت و شرایط کاری قابل انتخاب هستند.
در این مقاله، چرخ زنجیر را از نظر ساختار، کاربرد، انواع، مزایا و نکات مهم انتخاب بررسی میکنیم.
چرخ زنجیر چیست؟
چرخ زنجیر قطعهای دندانهدار است که برای درگیری
با زنجیر یا تسمه طراحی میشود. این قطعه معمولاً روی شفت محرک یا متحرک کانوایر
نصب شده و با چرخش شفت، زنجیر یا تسمه را در مسیر مشخص حرکت میدهد.
عملکرد صحیح چرخ زنجیر به هماهنگی چند عامل مهم
بستگی دارد :
- گام چرخ زنجیر و
زنجیر یا تسمه
- تعداد دندانهها
- نوع و ابعاد شفت
- عرض کانوایر و
چیدمان چرخزنجیرها
- میزان بار و
سرعت خط
- جنس قطعه و
شرایط محیطی
اگر این عوامل بهدرستی انتخاب نشوند، ممکن است مشکلاتی مانند پرش زنجیر، صدای غیرعادی، سایش دندانهها، افزایش بار موتور و در نهایت توقف خط تولید ایجاد شود.
چرخ زنجیر در چه سیستمهایی استفاده میشود؟
چرخ زنجیر تسمه مدولار
تسمههای مدولار برای حرکت به چرخ زنجیرهای مخصوص
خود نیاز دارند. دندانههای این چرخ زنجیر با بخشهای داخلی تسمه درگیر میشوند و
حرکت تسمه را بدون وابستگی به اصطکاک بین سطح تسمه و شفت امکانپذیر میکنند.
چرخ زنجیر تسمه مدولار در خطوط زیر کاربرد دارد :
- خطوط انتقال
مواد غذایی و بهداشتی
- خطوط بستهبندی
و کارتنگذاری
- خطوط انتقال
محصولات کشاورزی
- کانوایرهای شستوشوپذیر
و آبگیر
- خطوط انتقال
بطری و ظروف
چرخ زنجیر زنجیر تخت
زنجیرهای تخت یا Slat Chain نیز برای حرکت به چرخ زنجیر مخصوص خود نیاز دارند. این نوع زنجیرها بهوفور در خطوط نوشیدنی، لبنیات، دارویی، بستهبندی و انتقال محصولات مختلف استفاده میشوند. چرخ زنجیر مخصوص زنجیر تخت باید بر اساس نوع زنجیر، عرض آن، گام، شکل لولا یا پین و نحوه نصب روی شفت انتخاب شود.

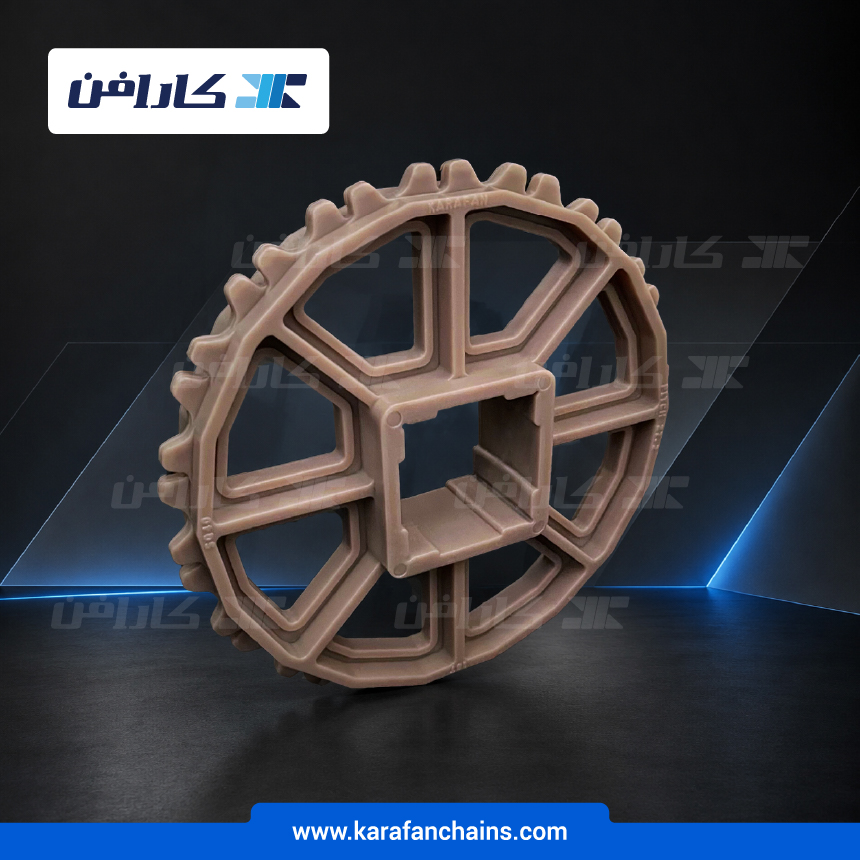

چرخ زنجیر تزریقی چیست؟ (چرخزنجیر تزریقی کارافن)
چرخ زنجیر تزریقی با استفاده از فرآیند قالبگیری
تزریقی از پلیمرهای مهندسی تولید میشود. در این روش، مواد اولیه تحت فشار و دمای
کنترلشده وارد قالب شده و پس از خنککاری، قطعهای با هندسه دقیق و یکنواختی
ابعادی بالا به دست میآید.
در چرخ زنجیر، دقت پروفیل دندانهها و فاصله بین آنها
نقش مستقیم در کیفیت درگیری، کاهش سایش و جلوگیری از پرش زنجیر یا تسمه دارد. به
همین دلیل کیفیت طراحی قالب و کنترل فرآیند تولید بسیار تعیینکننده است.
کارافن بهعنوان تولیدکننده تخصصی قطعات کانوایر،
انواع چرخزنجیر تزریقی کارافن را برای کاربردهای تسمه مدولار و زنجیر تخت طراحی و
تولید میکند تا ضمن ارائه تکرارپذیری بالا در تولید انبوه، عملکرد پایدار و قابلاعتماد
در خطوط صنعتی فراهم شود.
مزایای چرخزنجیر تزریقی کارافن
- تکرارپذیری
ابعادی بالا و یکنواختی شکل دندانهها در تولید سری
- درگیری دقیقتر
با زنجیر یا تسمه و توزیع بهتر بار روی دندانهها
- سطح نهایی صافتر
و کاهش اصطکاک و سایش
- وزن کمتر نسبت
به نمونههای فلزی و کاهش اینرسی
- کاهش صدا و لرزش
در عملکرد کانوایر
- مقاومت مناسب در
محیطهای مرطوب و قابل شستوشو
- قابلیت اینسرتگذاری
اختصاصی کارافن : هاب مرکزی چرخزنجیرهای کارافن بهگونهای طراحی شده است که
با استفاده از اینسرتهای تبدیل، بدون نیاز به تعویض کامل چرخزنجیر، با شفتهای
مختلف منطبق میشود.
اینسرت تبدیل شفت کارافن چیست؟
اینسرتهای تبدیل شفت کارافن قطعات واسط هستند که
داخل هاب چرخزنجیر قرار میگیرند و امکان انطباق آن با شفتهای مختلف را فراهم میکنند.
در چرخزنجیرهای کارافن، این اینسرتها برای تبدیل
هاب چهارگوش 40×40 میلیمتر به شفت گرد در سایزهای 20، 25، 30 و 35 میلیمتر طراحی
میشوند. این راهکار باعث میشود بدون نیاز به تعویض کامل چرخزنجیر یا ماشینکاری
هاب، بتوان از یک چرخزنجیر پایه در چندین آرایش شفت استفاده کرد.
مزیت این طراحی :
- نصب آسانتر روی
شفتهای مختلف
- کاهش لقی و
انتقال مطمئن گشتاور
- حفظ استحکام هاب
اصلی چرخزنجیر
- کاهش هزینه
تأمین و انبارداری قطعات یدکی
💡 نیاز به استانداردسازی قطعات یدکی خطوط خود دارید؟
برای انتخاب ترکیب درست چرخزنجیر پایه (هاب 40×40) و اینسرتهای تبدیل به شفت گرد (سایزهای 20 تا 35 میلیمتر)، میتوانید با بخش مهندسی فروش کارافن تماس بگیرید تا بهترین آرایش فنی را به شما پیشنهاد دهیم.
دریافت مشاوره فنی و استعلام قیمت 📞
انواع چرخ زنجیر از نظر ساختار
چرخ زنجیر یکتکه
این مدل بهصورت کامل و یکپارچه تولید میشود و روی شفت نصب میگردد. در صورت دسترسی مناسب به انتهای شفت در زمان مونتاژ، گزینهای ساده و کاربردی است.
چرخ زنجیر دو تکه (Split Sprocket)
چرخ زنجیر دو تکه از دو بخش مجزا تشکیل میشود که پس از قرارگیری روی شفت، توسط پیچ به یکدیگر متصل میشوند. مهمترین مزیت این مدل، امکان نصب یا تعویض بدون باز کردن کامل شفت و یاتاقانها است که زمان تعمیرات و توقف خط را بهشدت کاهش میدهد.
راهنمای انتخاب چرخ زنجیر
قبل از انتخاب یا خرید چرخ زنجیر، بهتر است اطلاعات فنی زیر را مشخص کنید :
1. نوع زنجیر یا تسمه : مشخص کنید چرخزنجیر برای تسمه مدولار است یا زنجیر تخت پلاستیکی .
2. گام (Pitch) : فاصله بین مرکز تا مرکز دو پین متوالی زنجیر یا تسمه باید کاملاً با دندانههای چرخزنجیر مطابقت داشته باشد.
3. تعداد دندانه : تعداد دندانهها بر سرعت خط، گشتاور و فضای اشغالشده تأثیر مستقیم دارد.
4. نوع و سایز شفت : شفت کانوایر شما گرد است یا چهارگوش؟ سایز دقیق آن چقدر است؟ در صورت نیاز به تطبیق، استفاده از اینسرتهای تبدیل شفت کارافن میتواند راهحل مناسبی باشد.
5. شرایط محیطی : رطوبت، دما، نوع شویندهها و نوع محصول انتقالی.
نشانههای فرسودگی چرخ زنجیر
برای جلوگیری از آسیب دیدن تسمهها، وضعیت چرخزنجیرها باید در چک لیستهای تعمیراتی بررسی شود :
- تیز یا باریک
شدن دندانهها
- ساییدگی
نامتقارن دندانهها به
دلیل عدم همراستایی شفت
- صدای تقتق یا
پرش دندانه در حین کارکرد کانوایر
- ایجاد لقی روی
شفت
- مشاهده ترک یا
شکستگی روی بدنه یا هاب چرخزنجیر
نکات نصب و نگهداری چرخ زنجیر
- از هممحور بودن
و تراز بودن دقیق چرخزنجیرهای نصبشده روی شفت مطمئن شوید.
- شفت و محل نصب
را قبل از مونتاژ کاملاً تمیز کنید.
- در صورت استفاده
از اینسرت، ابتدا اینسرت را داخل هاب چرخزنجیر قرار دهید و سپس مجموعه را
روی شفت نصب کنید.
- در چرخزنجیرهای دو تکه، پیچها را بهصورت ضربدری و با گشتاور مناسب سفت کنید.
سوالات متداول
1. آیا اینسرتهای تبدیل شفت کارافن باعث لقی یا هرزگردی میشوند؟
اگر سایز اینسرت درست انتخاب و نصب روی شفت اصولی انجام شود، خیر. اینسرت برای فیت دقیق طراحی شده و انتقال گشتاور بهدرستی انجام میشود.
2. آیا باید برای هر سایز شفت،چرخزنجیر جدا بخریم؟
خیر.چرخزنجیرهای کارافن با هاب چهارگوش40×40 با اینسرتها به شفت گرد 20، 25، 30 و 35 میلیمتر تبدیل میشوند؛ یعنی یک چرخزنجیر پایه + اینسرتهای سایزهای مختلف.
3. مزیت چرخزنجیر تزریقی کارافن نسبت به نمونههای ماشینکاری چیست؟
یکنواختی دندانهها و تکرارپذیری ابعادی بالاتر است؛ در نتیجه درگیری نرمتر، صدای کمتر و معمولاً سایش کمتر در سیستم ایجاد میشود.
4. از کجا بفهمیم چرخزنجیر باید تعویض شود؟
وقتی دندانهها تیز یا بدشکل شوند،پرش زنجیر و تسمه رخ دهد، یا در اتصال به شفت لقی و لرزش دیده شود.
5. اینسرتگذاری چه مزیتی برای نگهداری و انبار قطعات دارد؟
باعث استانداردسازی قطعات میشود؛ با یک هاب ثابت (40×40) و چند اینسرت، تعداد آیتمهای یدکی و هزینه انبارداری کاهش پیدا میکند.
🛠️ آماده سفارش یا دریافت مشاوره هستید؟
برای اینکه دقیقترین پیشنهاد فنی و قیمت را برای چرخزنجیرها و اینسرتهای کانوایر دریافت کنید، اطلاعات زیر را برای کارشناسان کارافن ارسال کنید یا با ما تماس بگیرید :
- نوع تسمه یا
زنجیر مصرفی (مدولار یا زنجیر تخت)
- گام (Pitch) و مدل
دقیق آن
- سایز و شکل شفتهای
موجود در کارگاه شما
📞 تلفن مشاوره و فروش: 02191091543
✉️ ارسال مشخصات در پیامرسان: 09128002179
